模擬輸出隔離冗余端子板XS-8RAO-I-R 通道數(shù)：8 路 模 式：雙線制模擬量輸出，冗余輸入，三端隔離 信號類型： 電流4~20mA 輸出 配套隔離器：宇通產(chǎn)品 安裝形式：M5\M6 螺釘 配套卡件： S7-300PLC: 6ES7 332-5HF00 等。
內部接口表：

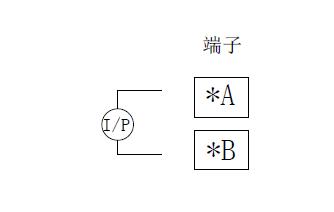

原理圖：

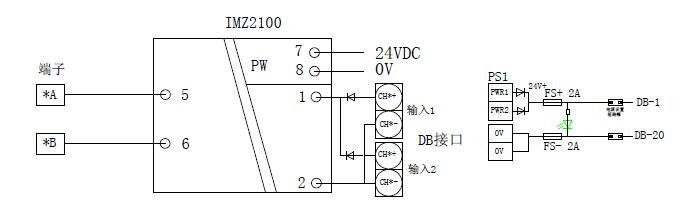

接線圖:
配套隔離器： 通用輸入隔離器：IMZ-2100S 電源設置： 每個DB 口都含有2 芯電源線，用于向PLC 模塊供電。這些電源由電源輸出設置的短路帽進行控制，每個短路帽對應一根線，詳見右圖，送電前應根據(jù)需要進行設置。電源指示在保險下方，電源接反或保險燒斷時電源燈不亮。 每個口的1 和20 號針可為PLC 提供模塊電源。例：如果本端子板配2 塊5HF00 模塊，該模塊需供電，則對應該模塊的4 個短路帽均保留；
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
