直連端子板XS-1D-TC 通道數：8 路直通（TC）可提高測量精度外部補償電阻 安裝形式：M5\M6 螺釘固定 配套卡件： S7-300PLC：6ES7 331-7PF11 等。

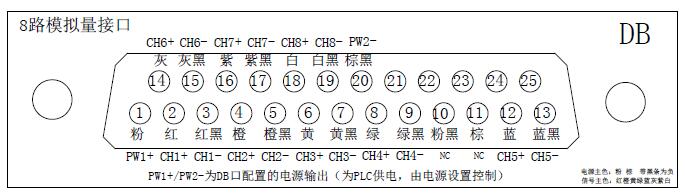

內部接口表：
原理圖： 本模塊為直連接法，DB 針直接連通對應端子。 2-9/12-19 針為信號線，第10/11 線為補償電阻線，第1/20 線為電源線。
電源設置： DB 口含有2 芯電源線，用于向PLC 模塊供電。這些電源由電源輸出設置的短路帽進行控制，每個短路帽對應一根線，送電前應根據需要進行設置。 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
